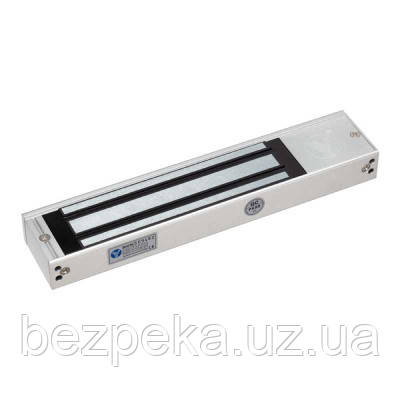

Електромагнітний замок Yli Electronic YM-350N

Електромагнітний замок YLI YM-350N для систем контролю доступу, накладний, сила утримання 350 кг, внутрішня установка. Живлення: DC12 V/500 mA, DC24 V/250 mA. Розміри: 260x57.7x29.6 мм.

Підходить для дерев'яних, скляних, металевих та протипожежних дверей.

Характеристики:
 Спосіб встановлення:- накладний
 Сила утримання:- 350 кг
 Датчик стану дверей:- ні
 Таймер затримки:- ні
 Світлодіодна індикація: -ні
 Зумер: -ні
 Живлення:- DC12V/DC24V
 Споживання:- 500mA/250mA
 Опції:- куточок кріпильний: MBK-280NL/MBK-350NLC
 Робоча температура: -10°C ~ +50°C
 Комплектація: -замок з кріпильною планкою, планка у відповідь, кріпильний комплект

Матеріал:- замок: анодований алюміній, планка замку у відповідь: цинк
 Розміри:- замок з кріпильною планкою: 260x57.7x29.6мм, планка у відповідь: 190х45х13мм
 Вага: -2,7 кг

Комплектація:
 електромагнітний замок із кріпильною планкою
 частина у відповідь
 кріпильний комплект
 монтажний стікер з розміткою
інструкція

Встановлення електромагнітного замку:
ВІДПОВІДНА ПЛАНКА
 Наклейте трафарет у місці встановлення частини у відповідь на двері;
 З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній стороні дверей для фіксації планки у відповідь;
 Закріпіть відповідну частину, встановивши болт із напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть частину у відповідь. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не сильно затягуйте гайку планки у відповідь - вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагнічування до замку.

КРІПЕЖНА ПЛАНКА ЗАМКУ
Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи шурупи з комплекту

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
 Прикладіть електромагнітний замок до кріпильної планки та прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа
